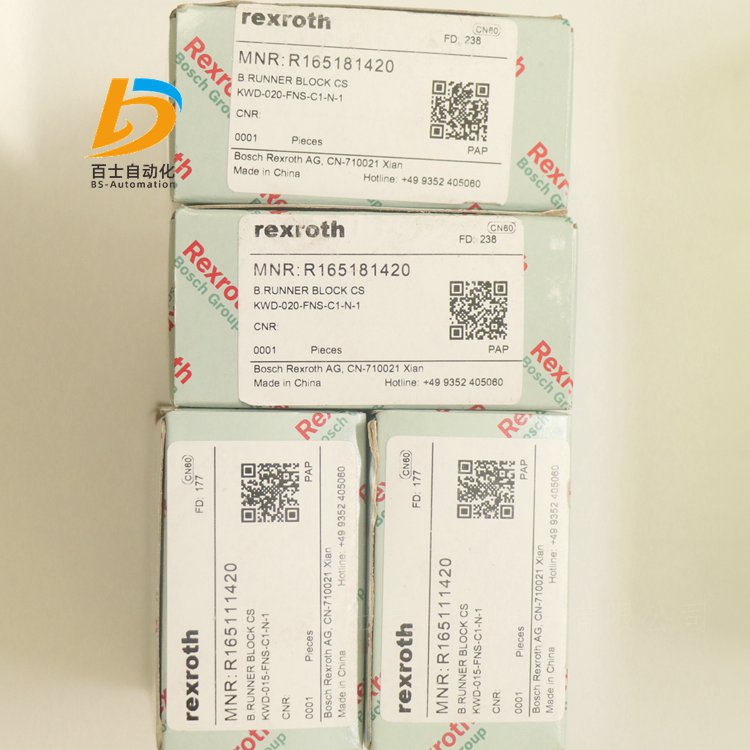

R165111420力士乐REXROTH滑块滚珠托架

R165111420力士乐REXROTH滑块滚珠托架

是百士自动化【主营产品】之一，手机/微信号；15307130607，联系人；黄依依，在线QQ；2829871406，电话：027-87680708

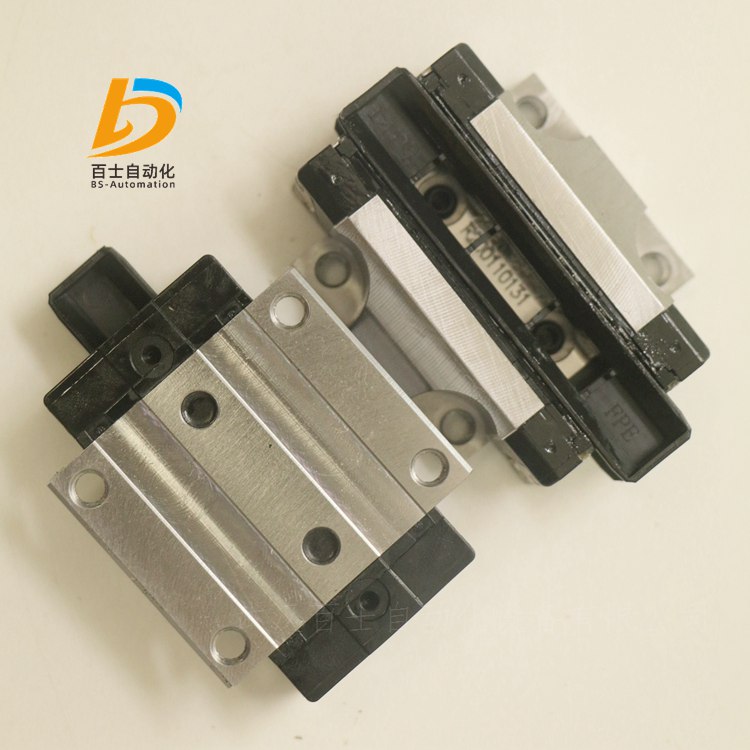

滚珠托架 KWD-035-FNS-C1-H-1

R165131320

滚珠滑块，FNS，规格 35，CS 钢，高精度，低预紧，不带滚珠链

滚珠滑块精度高，具有以下产品特性：

规格 35

FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准

导向滑块体采用 CS 碳素钢制造

预紧等级 C1：低度预紧

精度等级 H：高 (H)

不带滚珠链

已经预润滑并进行了防腐处理

减摩轴承润滑脂 Dynalub 510

不带左侧附件元件（定位边在前）

不带右侧附件元件（定位边在前）

直头润滑接口散装供货。

标准款导向滑块体

导向滑块的总长度 = 110.5 mm

互换设计：导向滑块和导轨可以以任何精度相互组合。

应用范围：适用于较高刚度要求的场合

极好的动态特性

摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下

极高的精度

获得专利的入口区可将径流精度提高最多六倍

滚珠滑块的配件可从上面和下面安装

周围均有金属螺纹的润滑油嘴

所有配件均配置有端面紧固螺纹

集成式全密封

高转矩负载承受力

各种不同预紧等级

各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用

由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度

由于采用了预张紧的 O 型结构，因此可达最大系统刚性

可选配的集成无磨损感应测量系统

滚珠滑块出厂时已经过润滑

可用于各种 SNS/SNO 滚珠导轨

长效润滑可在数年内持续有效

所有四个主负载方向上的高额定载荷相同

公称尺寸 [mm] 35

结构型式 FNS – 法兰型 标准长 标准高

滚珠链 无滚珠链（标准）

材料（型材导轨导向系统）  碳钢

预紧等级  C1 - 轻微预紧

精度等级  H - 高精密

自动调整以补偿轴心差  不能自动对准

导向滑块宽度 [mm]  100

导向滑块长度 [mm]  110.5

导向滑块高度 [mm] 40.4

带导轨的导向滑块的高度 [mm]  48

润滑 已经预润滑并进行了防腐处理

额定动载荷 C [N]  51800

脚注：额定动载荷 C  额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。

额定动扭转转矩 Mt 脚注  额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。

额定静纵向转矩 ML0 [Nm]  1130

额定静扭转转矩 Mt0 [Nm]  1740

最大加速度 amax [m/s²]  500

提示 最大加速度 amax  当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2

允许的最大线性转速 vmax [m/s]  5

额定动扭转转矩 Mt [Nm]  1110

额定动纵向转矩 ML [Nm]  720

额定动纵向转矩 ML 脚注  额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。

密封件  SS – 标准密封件

额定静载荷 C0 [N]  80900

允许环境温度  -10 °C ... +80 °C

脚注：允许环境温度（最小至最大）

短时间内可维持高达 100°C。在零下温度时请询问。

摩擦系数 μ  0,002 ... 0,003

脚注：摩擦系数 μ  无密封摩擦

导轨节距 T [mm]  80

重量 [kg]  1.696

R160510431*596mm

R160530331*5840

R160530332*6720

R160570331*1160

R160570331*1160（20/14*80/20）

R160580080

R160580331

R160580331*160（20/2*60/20)

R160580431

R160710431*115

R160983196L=234MM

R160983196L=340

R161972500

R162211320

R162211420导轨规格与轨道宽度尺寸并不完全相同，数据只是近似，具体可以参阅图纸资料

直线导轨可分为：滚轮直线导轨、圆柱直线导轨、滚珠直线导轨三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
