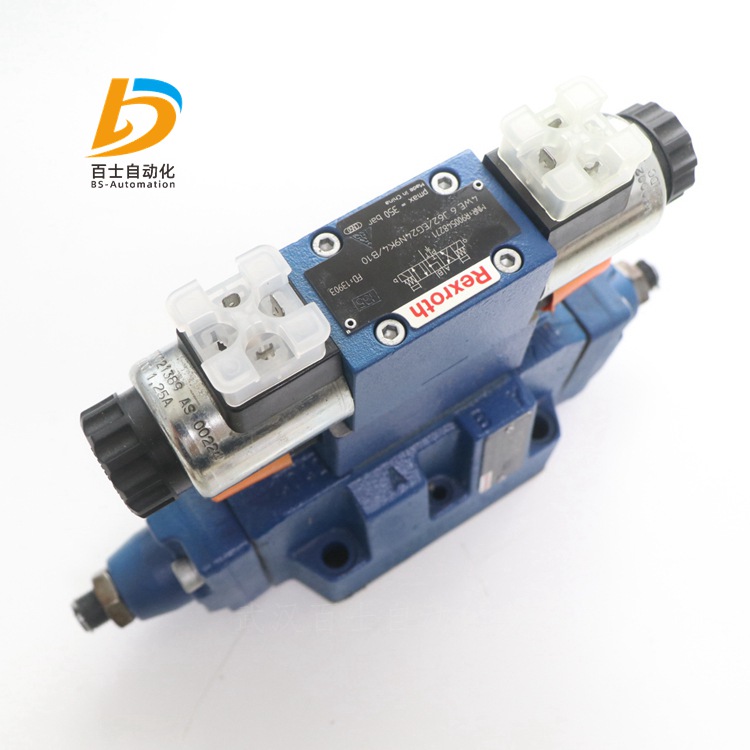

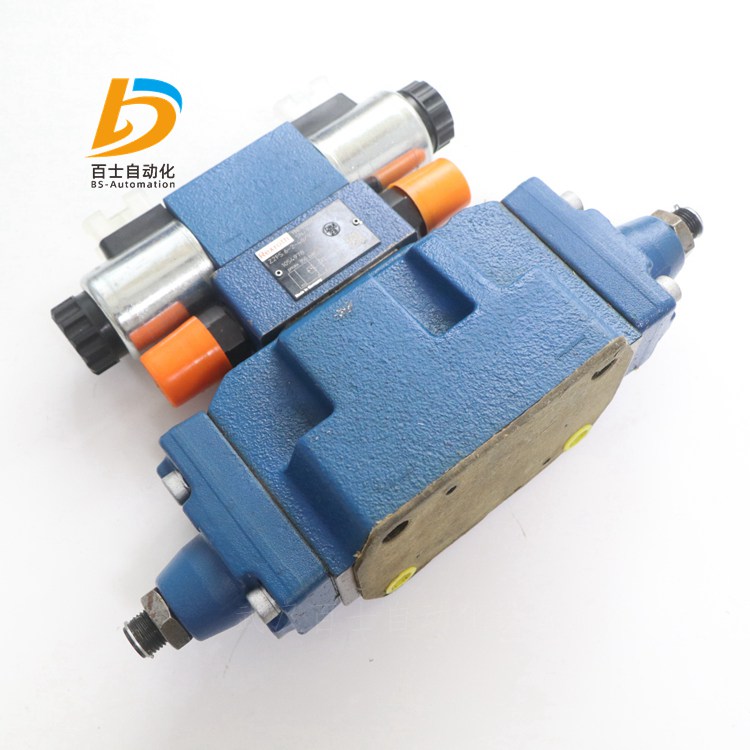

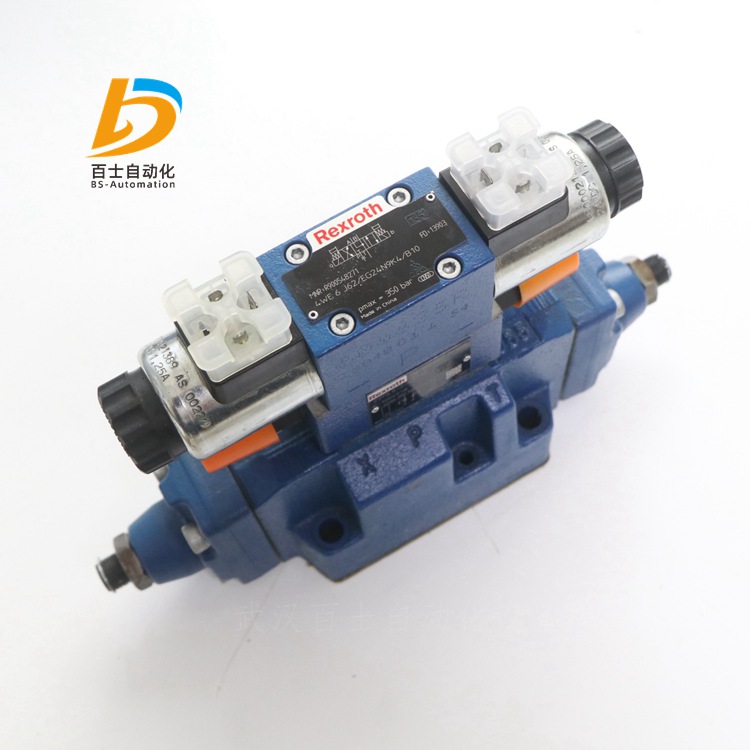

REXROTH电液换向阀R901205061 4WEH16J72/6EG24N9ETS2K4/10B10

REXROTH电液换向阀R901205061 4WEH16J72/6EG24N9ETS2K4/10B10

是百士自动化【主营产品】之一，手机/微信号；15307130607，联系人；黄依依，在线QQ；2829871406，电话：027-87680708

力士乐REXROTH带液压或电动液压启动的先导式方向滑阀

WEH, WH...6H

规格 16 … 25

组件系列 1X

大工作压力 350 bar

大流量 650 l/min

三位四通或二位四通换向阀

操作类型（内部或外部先导控制）：

– 电液（型号 WEH）

– 液压（型号 WH）

用于底板安装

油口安装面符合 ISO 4401

弹簧定中，弹簧端位置

直流线圈

电气连接作为单个连接

辅助操纵装置

型号 WEH

WEH 是带电液驱动的方向滑阀。该阀控制流动的开始、停止和方向。

该方向阀的基本构成为带壳体的主阀、主控制阀芯、一个或两个复位弹簧 和以及带有一个或两个磁铁 "a"和/或 "b"的先导控制阀。

主阀中的主控制阀芯 通过弹簧或建压保持在零位置或初始位置。在初始位置，两个弹簧腔和通过先导控制阀 在卸压状态下连接到油箱。通过控制油路对先导控制阀进行先导供油。供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀进行操作时（例如通过磁铁 "a"），先导控制阀芯会移动至左侧，从而对弹簧腔进行先导加压。弹簧腔保持卸压状态。

先导压力作用于主控制阀芯 的左侧并使其克服弹簧 力移动。这样就会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。

电磁铁关闭时，先导控制阀芯复位至初始位置。弹簧腔卸载至油箱。

先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外部实现。

可选手动应急操作可在线圈不通电的情况下移动先导控制阀芯。

注意：

弹簧腔和中的复位弹簧 和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。

型号 WH

阀类型 WH 是带液压操作的方向滑阀。该阀控制流动的开始、停止和方向。该方向阀的基本构成为阀体、主控制阀芯、阀中用于弹簧复位和弹簧对中的一个或两个复位弹簧 和以及配流阀板。

主控制阀芯 直接由建压驱动。主控制阀芯 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现。

带有控制阀芯弹簧对中的三位四通方向阀

在此型号中，主控制阀芯 通过复位弹簧 和保持在零位置。通过配流阀板 将弹簧腔连接到油口 Y 上，将弹簧腔连接到油口 X 上。

主控制阀芯 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。

型号 WH…

先导油通过通道 X 和 Y 实现 外部 供油和回油。

型号 WEH...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭状态。

型号 WEH...ET...

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。

型号 WEH...T...

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。

注意：

先导油供油修改只能由经过授权的专业人员执行或返厂执行。

先导油 外部供油 X 或回油 Y：

必须遵守先导控制阀大允许工作参数。

大先导压力：请遵守技术数据的要求！

先导油供油 内部 （型号“ET”和“E”）：

小先导压力：请遵守技术数据的要求。

为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件将插入到先导控制阀的通道 P 中。

德国力士乐REXROTH电液换向阀订货号和型号：

R900778744 4WEH10D47/6EG24N9K4/B10D3

R900556904 4WEH10J47/6EG24N9ETS2K4

R900926574 4WEH10J47/6EG24N9ETK4

R900951655 4WEH10J47/6EG24N9TS2K4

R900923989 4WEH16D7X/6EG24N9K4

R900928833 4WEH16D72/6EG24N9TS2K4

R901108813 4WEH16D72/6HG24N9ETK4/B10

R900934054 4WEH16D7X/6EG24N9ETK4/B10D3

R901117456 4WEH16D7X/6HG24N9EK4/B10

R901108754 4WEH16E72/6HG24N9ETK4/B10

R901119649 4WEH16E72/6HG24N9K4/B10

R900924819 4WEH16J7X/6EG24N9ETS2K4

R901108808 4WEH16J72/6HG24N9ETK4/B10

R901087110 4WEH16J72/6EW230N9ETK4/B10D3

R900922085 4WEH16J7X/6EG24N9ETK4

R900930431 4WEH16J7X/6EG24N9ETK4/B10

R900926638 4WEH16J7X/6EG24N9ETK4/B10D3

R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3

R900916452 4WEH22J7X/6EG24N9K4

R901025620 4WEH16D72/6EG24N9EK4/B10D3

R900924761 4WEH16D72/6EG24N9ETS2K4

R900774752 4WEH16D72/6EG24N9ETS2K4/B10

R901025621 4WEH16D72/6EG24N9K4/B10D3

R900705858 4WEH16E72/6EG24N9ETK4/B12

R900970663 4WEH16J72/6EG205N9EK4/B10

R900927109 4WEH16J72/6EG24N9ETSK4/V

R901310402 4WEH16J7X/6EG24N9ETS2K4/B12

R900926378 4WEH16G72/6EG24N9K4

R901072797 4WEH16R72/6EW230N9ETS2K4

R900724411 4WEH16R72/6EW230N9ETS2K4/B10

R978910964 4WEH16T7X/6EW110N9K4

R900928371 4WEH22D76/6EG24N9EK4/B10

R900943534 4WEH22E7X/6EG24N9ETK4/B10

R900957930 4WEH22E76/6EG24N9ETS2K4/B10

R901108960 4WEH22J76/6HG24N9ETK4/B10

R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3

R900929900 4WEH16J72/6EG24N9ETS2K4/B10
